祝贺新浦京游戏设计项目南沙滨海花园十二期通过超限审查

发表时间:2019-05-23 10:33

2019517日,广州新浦京游戏建筑结构设计事务所设计项目南沙滨海花园十二期顺利通过超限审查,感谢业主与合作单位的信任与支撑;感谢专家提供的宝贵意见!感谢本项目设计团队成员刘付钧、李盛勇、李东存、吴金妹、谭智诚、李豪安、钟明、梅婵露、黄元根、谢聪睿、崔济东、张俊毫等同事的辛勤努力!


南沙滨海花园十二期项目

服务类别:结构方案设计/超限设计/初步设计/施工图顾问

开发商:广州隽景一号房地产开发有限企业

建筑设计单位: Aedas

施工图设计单位:广州城建开发设计院有限企业



工程概述:

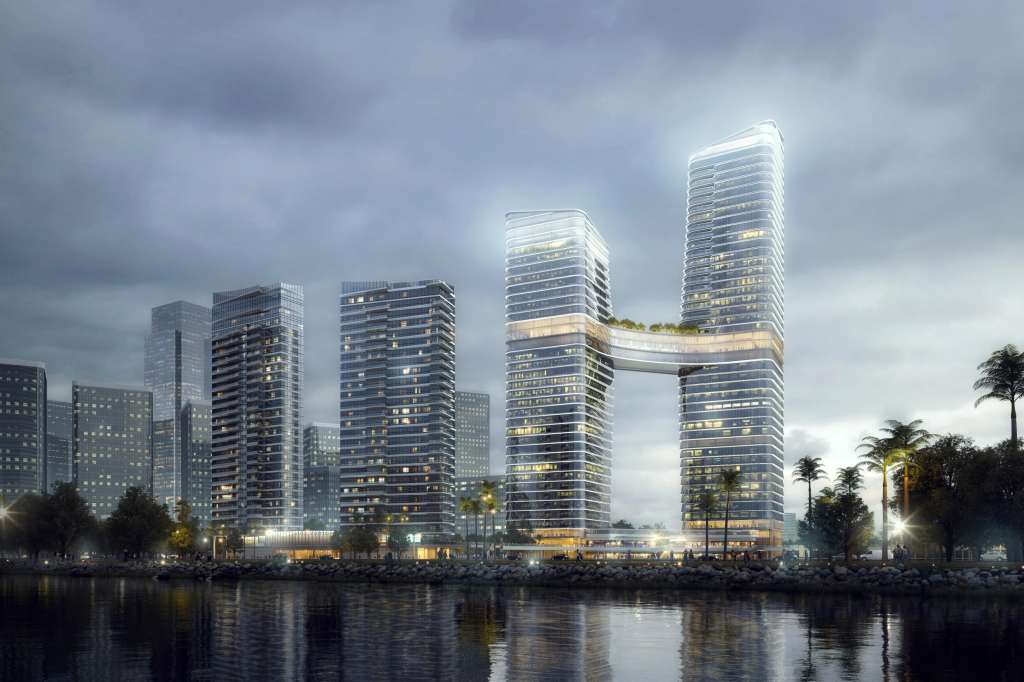

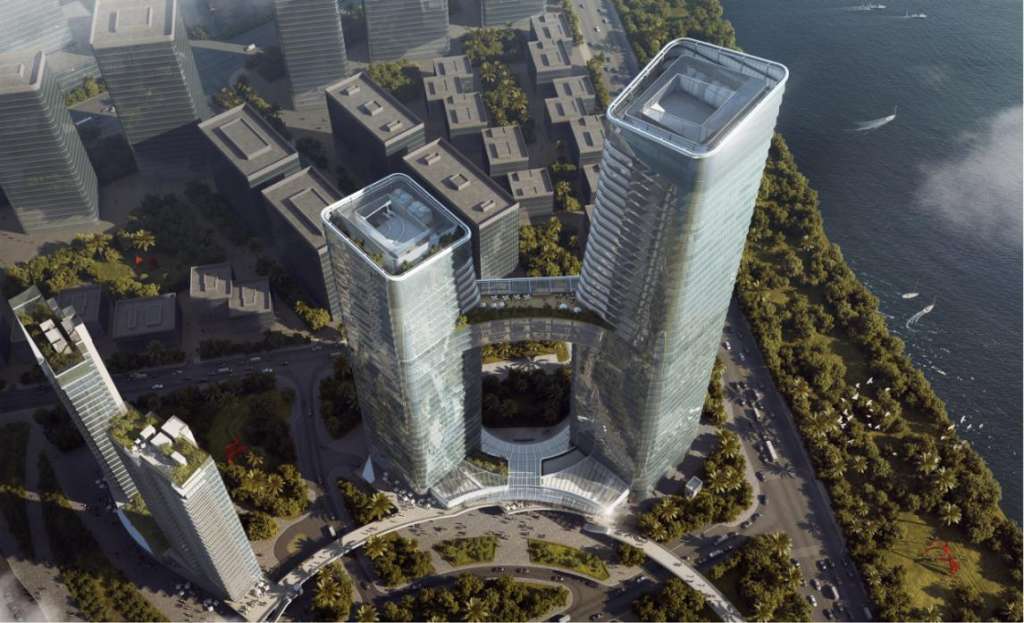

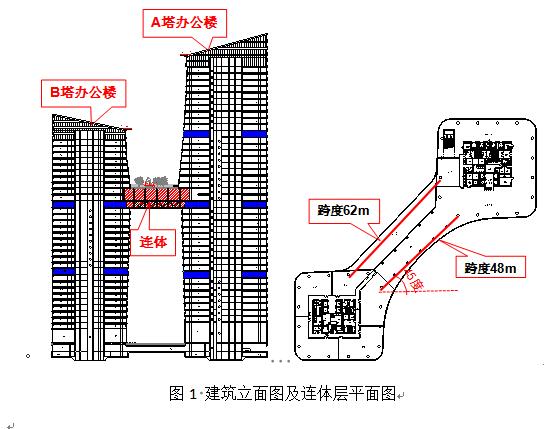

项目为超高层商业办公建筑,位于南沙明珠湾区的启动区灵山岛尖,北临蕉门水道。总建筑面积16.6万m2(其中:地上:13.4万m2,地下:3.2万m2)。包含1栋双塔连体超高层塔楼,其中A塔地上43层,结构高度为195.90m;B塔地上33层,结构高度为144.50m。两塔楼在标高101.1m处设有两层斜置连接体,作展厅用途(如图1所示)。地面以下设有一层地下室(塔楼投影范围为两层),作为停车、设备用房和人防用途。


结构形式及特点:

整体结构体系为高位大跨度斜置连体结构,存在复杂连接、扭转不规则、楼板不连续、刚度突变、抗剪承载力突变、其他不规则等超限情况,属于超B级高度的特别不规则超限高层建筑。

通过多方案分析比较,确定塔楼采用钢筋混凝土框架核心筒结构体系,连接体采用钢桁架+子结构体系(如图2~图3所示)结构受力合理,同时最大限度地满足了建筑师对于室内大空间,周边视野无遮挡的要求。

塔楼采用大直径混凝土灌注桩基础,桩端持力层为中风化花岗岩;裙房及纯地下室采用预应力管桩基础,桩端持力层为强风化花岗岩。

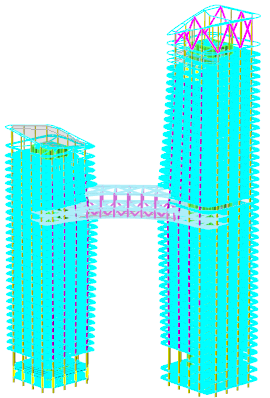

2 结构体系构成

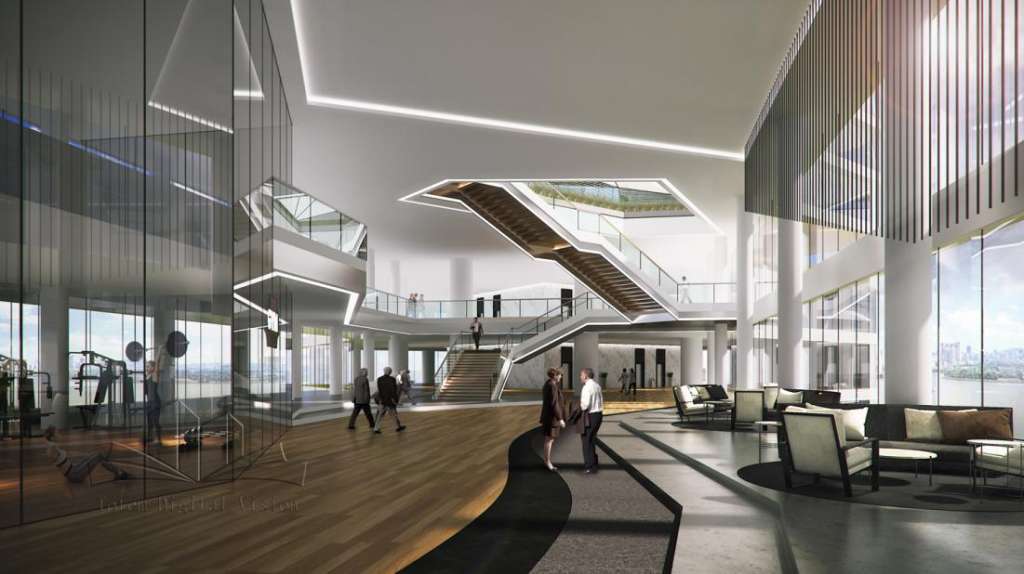

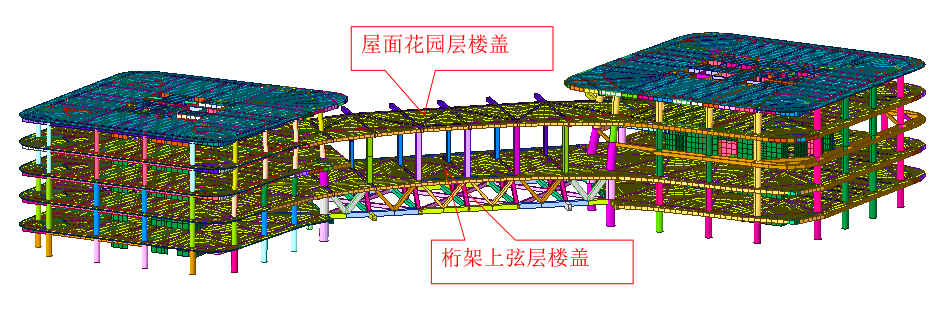

3 连接体展厅建筑效果及结构布置
