新浦京游戏结构设计项目海口华润中心三期通过超限审查

发表时间:2019-05-24 09:55

2019年5月19日,广州新浦京游戏建筑结构设计事务所设计项目海口华润中心三期顺利通过超限审查,感谢业主与合作单位的信任与支撑;感谢专家提供的宝贵意见!感谢设计团队成员周定、陈晓航、陈寅、赵青、林建雄、黄元根、刘娟、崔济东、王雨洲、王鹏、郑旺裕等同事的辛勤努力!


超限审查会议现场

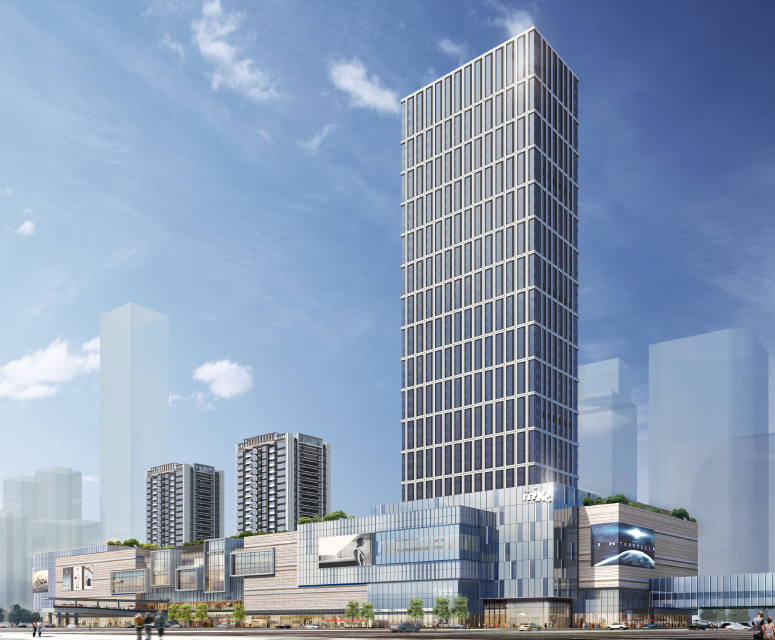

项目效果图


服务类别:方案设计+初步设计+施工图设计顾问

开发商:华润置地发展(海南)有限企业

建筑方案设计:Lead-8/CCDI

机电设计:迈进机电工程顾问有限企业

施工图设计广东省建筑设计研究院


工程概述:

海口华润中心三期位于海口市国贸中心,濒临滨海大道。项目由两栋住宅、一栋办公、五层商业裙房及三层地下室组成。总建筑面积约32万平米。其中住宅屋面高度79.8米;办公屋面高度197.2米;裙房屋面高度28.2米;地下室深度-15.6米。项目南侧和东侧分别设有连桥连接到其它地块,连桥与裙房之间设滑动支座分开。


项目总平面图


结构形式及特点:

海口华润中心三期位于超高烈度地震区(8度0.3g,场地特征周期Tg=0.46s)和高风压区(基本风压0.75kpa,B类粗糙度)。为商业、住宅、办公等建筑业态组成的复杂商业综合体。

办公塔楼结构体系由钢框架+内筒钢支撑+Y向立面大斜撑+两个加强层构成,其中柱采用圆钢管混凝土柱。另外在23层和35层设置两个加强层,并在Y向两个立面设置大斜撑。内筒X向为偏心支撑,Y向为中心交叉支撑。右侧裙房采用混凝土框架柱,并布置部分钢支撑,与办公塔楼不设缝。裙房区域形成裙房混凝土框架柱+办公塔楼钢管混凝土柱+钢支撑结构体系。

两栋住宅塔楼均采用剪力墙结构。左侧裙房除布置框架柱以外,还布置了部分剪力墙,采用混凝土框架剪力墙结构体系,与住宅双塔不设缝。低区剪力墙埋设钢板或型钢,以提高延性和抵抗拉力。

经设计团队反复论证,在严峻的设计条件下,实现了业主对于高建筑品质和低结构成本的核心诉求,同时确保了结构在超高烈度地震作用下的各项性能要求。裙房所有剪力墙和钢支撑均不影响商业功能,住宅典型墙厚为300~200mm,办公典型柱截面直径为1200mm。

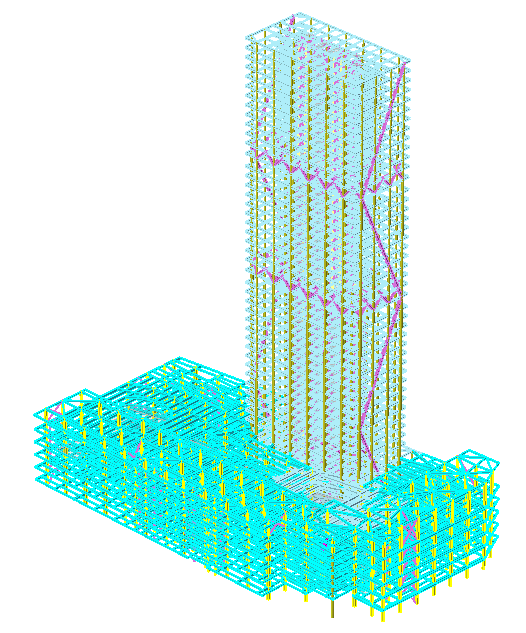

左侧裙房+住宅双塔结构模型          右侧裙房+办公塔楼结构模型


办公塔楼结构体系构成示意

办公塔楼典型大斜撑节点
