要闻丨祝贺新浦京游戏设计项目重庆渝北大悦城通过超限审查

发表时间:2019-06-11 17:01


2019年5月9日,新浦京游戏事务所方案+初步设计+施工图顾问项目重庆渝北大悦城顺利通过超限审查,作为新浦京游戏设计的第一个大型山地商业综合体项目,新浦京游戏对复杂山地基础的研究得到了当地专家的高度评价。感谢业主与合作单位的信任与支撑;感谢专家提供的宝贵意见!感谢设计团队成员周定、张文华、徐麟、隋晓、彭林海、尹伟康、谭智诚、宋策、田新、李俊声等同事的辛勤努力!

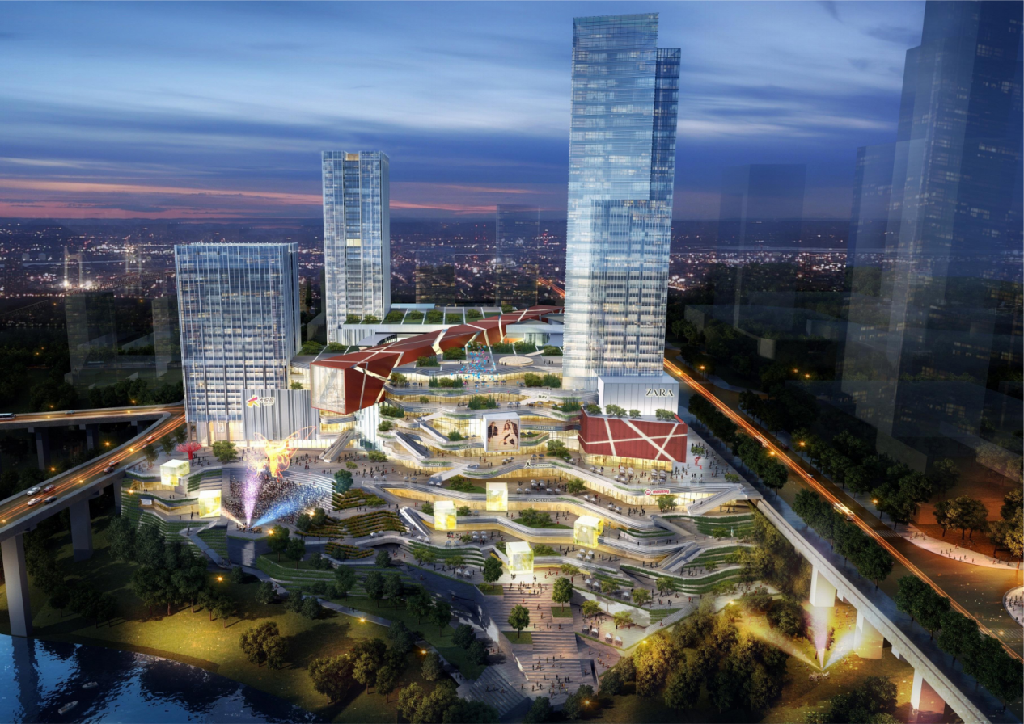

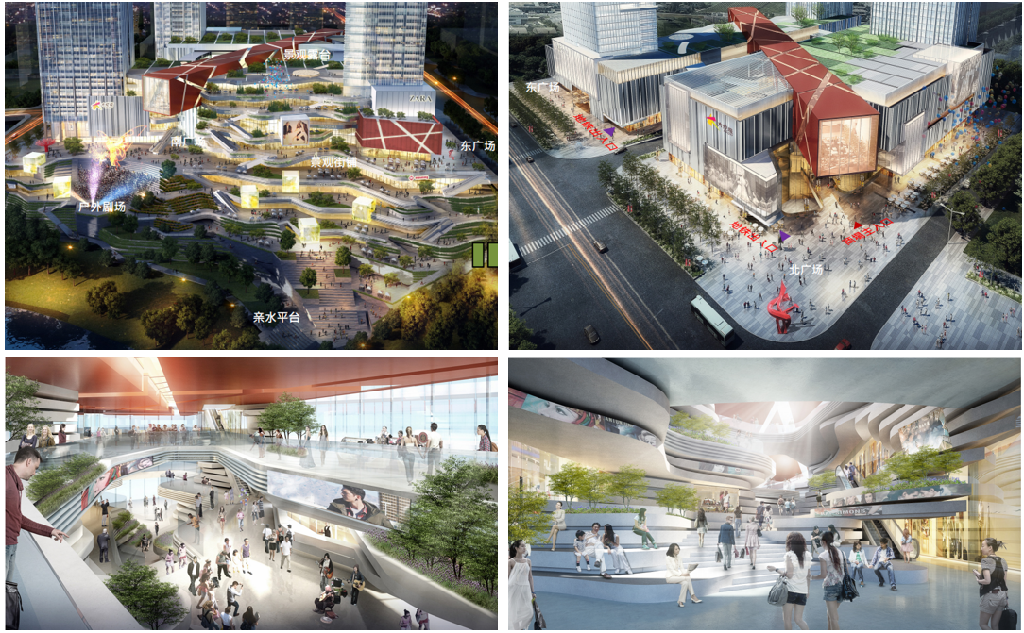

重庆渝北大悦城


服务类别:结构方案+初步设计+施工图顾问

开发商:重庆泽悦实业有限企业合作单位:

姚仁喜/大元建筑工

WSP科进咨询有限企业

北京市建筑设计研究院有限企业

重庆川东南地质工程勘察设计院


工程概述:

本工程位于重庆市渝北区中央公园,临近地铁5号线和10号线,总用地面积为46795㎡,总建筑面积352786㎡,由三栋独立办公楼、一座购物中心组成;三栋塔楼结构高度分别为94m、115m、165m,7层商业裙楼结构高度约40m。地面以下设置4层地下室,高度18.4m,功能为地下商业、停车库、物管用房和设备用房。项目南北区块通过弧形连桥和顶部斜向布置的通廊相连。主体结构南北向长约212米,东西向长约203米,裙楼与塔楼在L1层以上设置结构缝脱开。



结构形式及特点:


本项目坐落于高度达50m的边坡上,是典型的山地建筑。东侧与轨道相邻,变形控制要求高。坡体岩土分布不均匀,结构和土体相互作用复杂。贯穿场地中央的大片区域均有不足5年的回填土,深度达20~30m。场地周边填土无法对主体结构形成侧限。因环境边坡采用南侧削坡、东侧退阶的总体设计思路,主体结构南侧局部桩基础吊脚,东侧为掉层结构。

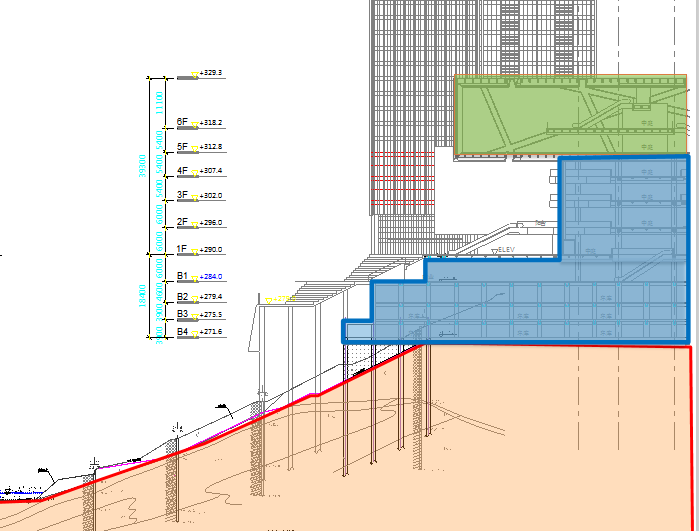

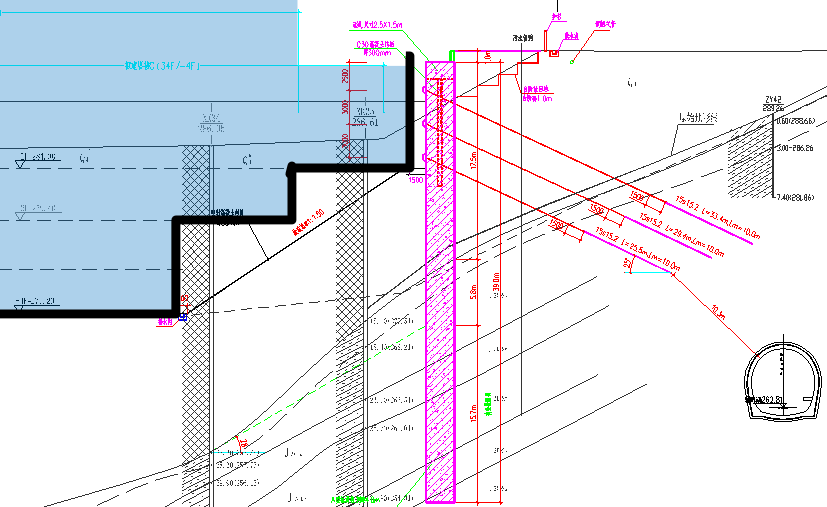

主体结构与场地关系示意图    东侧退阶与支护、地铁关系示意图

场地南侧高边坡            南侧主体结构与边坡关系示意图


针对基础设计的复杂状况,设计中建立“主体结构+基础”模型,对基础抗滑移、底板变形、不平衡力的分配、基础水平承载力等指标进行深入分析。

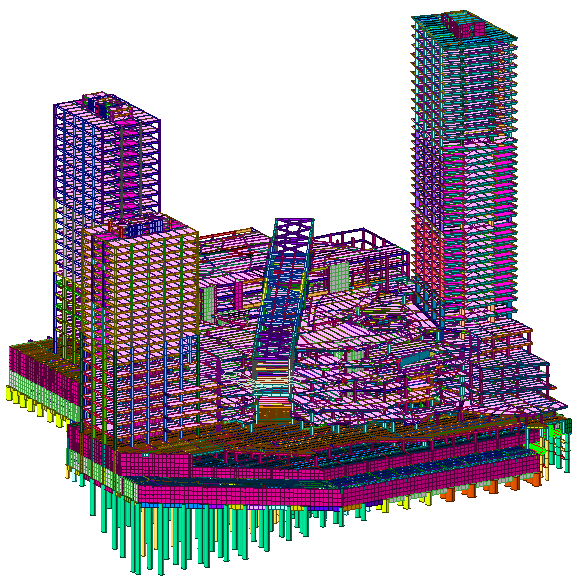

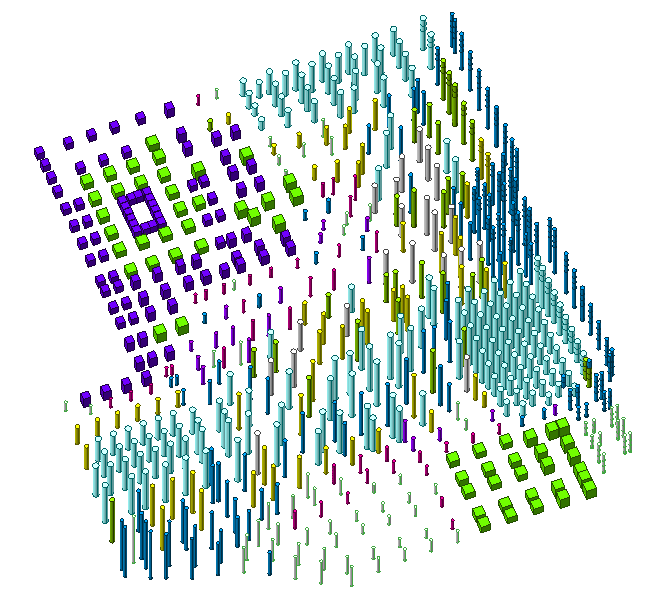

主体结构+基础计算模型          按实际桩长建模的桩基模型


采取双模型包络设计的方式,发挥基岩的可靠性,保证整体结构的安全。通过“短桩+底板”的模型一,验算西北角和东南角基岩区基础安全;通过“岩基短桩+土基长桩+底板”的模型二,验算填土区桩基础变形和受力复核。

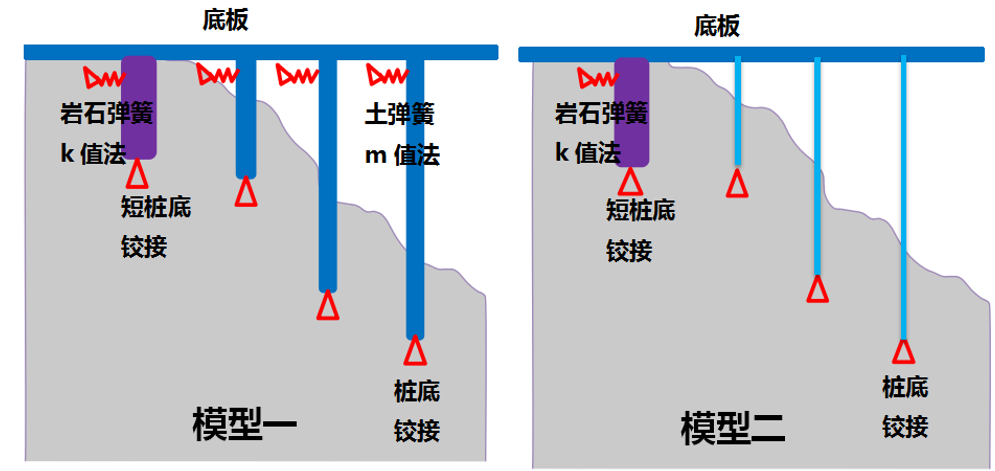

桩基础双模型包络设计原理图


对每一栋高层塔楼均进行单塔基础稳定性补充验算,包括群桩抗剪和掉层结构抗倾覆复核。对重点部位按考虑抗震的挡土结构进行设计。

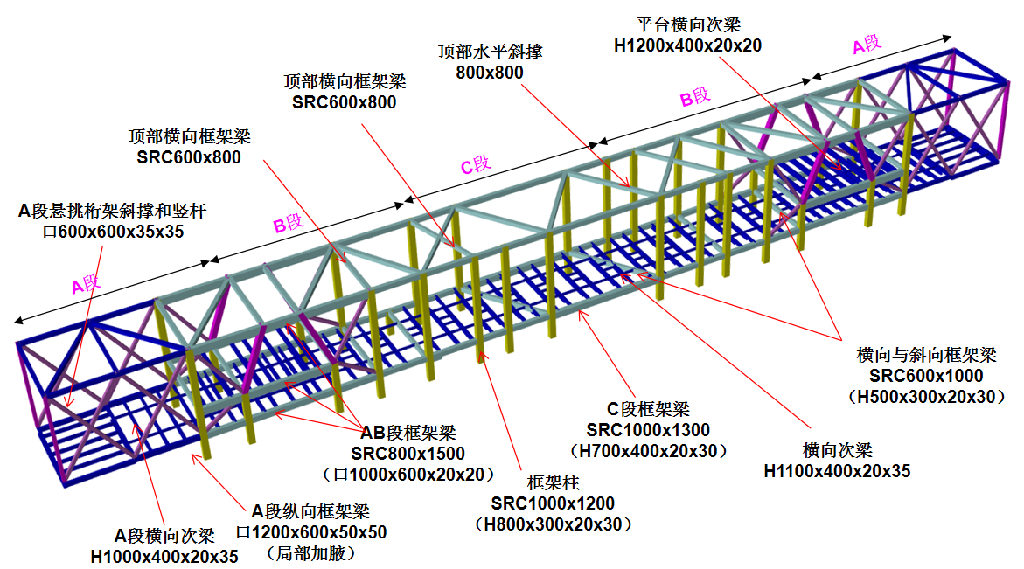

此外本项目为配合建筑效果,裙楼L5层~屋顶设斜向通廊(TUBE),通廊长度约为200m,高度和宽度均为18m。通廊两端从主体结构向外悬挑26m,中部跨越市政路。通廊悬挑端采用纯钢结构,采用两榀18m高钢桁架完成26m的大悬挑,钢桁架采用X型斜撑以增加结构冗余度,提高抗连续倒塌的能力。悬挑桁架上下弦钢梁向内延伸一跨,插入内跨的混凝土梁中形成劲性框架。通廊顶部不设混凝土楼板,通过设置水平桁架以提高平面内刚度。
