祝新浦京游戏顾问项目绿地南京NO.2017G41地块(A1地块)项目通过超限审查

发表时间:2018-11-17 10:47

   2018年11月15日,新浦京游戏事务所顾问项目绿地南京NO.2017G41地块(A1地块)地块顺利通过超限审查,感谢业主与合作单位的信任与支撑;感谢专家提供的宝贵意见!感谢本顾问团队成员周定、徐麟、杨东升、彭林海、田新、黄元根、黄忠海等同事的辛勤努力!









绿地南京NO.2017G41地块(A1地块)项目



服务类别:结构咨询顾问
开发商:  南京峰霄置业有限企业
合作单位:华东建筑设计研究院有限企业
结构方案/超限设计:SOM 建筑设计企业


工程概述:

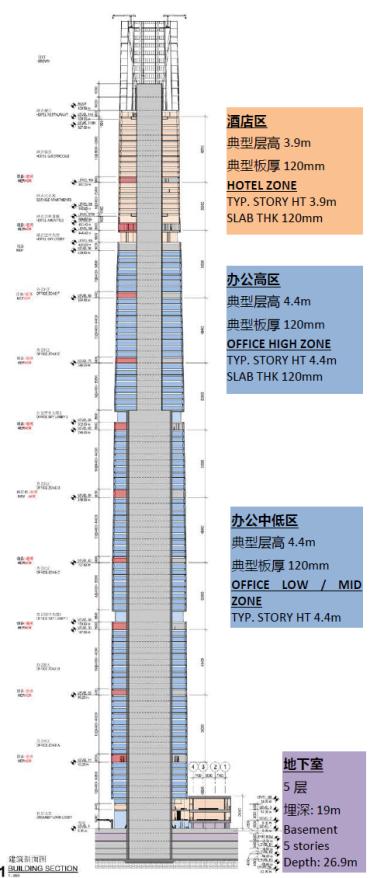

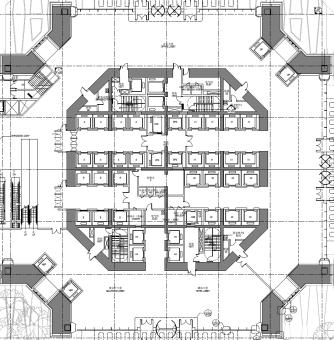

  本项目位于南京市浦口区,七里河大街以东、九袱洲路以南,处于国家级江北新区核心位置,规划有3条地铁线路在此交汇。绿地南京浦口超高层项目为一座总高为600米的多功能塔楼,包括办公和酒店。主结构高度约为539.8米。塔楼包含地上116层和5层地下室,地上层塔楼面积约为28. 8万平方米。与主楼相邻的三层高裙房地面以上部分与主楼通过伸缩缝分开。塔楼顶冠高度为600m。


结构形式及特点:
  项目地震设防烈度7度(0.10g),50年基本风压为0.40kN/m2。绿地超高层办公及酒店塔楼采用巨型框架-核心筒结构,存在楼板不连续、转换等不规则项,为B级高度的超限高层建筑。

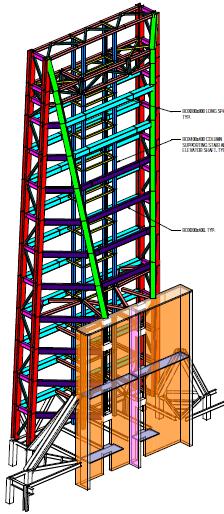

  在超高层领域一般多采用带伸臂桁架、腰桁架的巨型框架核心筒结构体系。本项目伸臂桁架特别之处在于,结合酒店大堂层及大堂下层(设备层)的特殊关系,采用了跨越2层的“K”型伸臂桁架,整个结构共4道伸臂桁架。通过abaqus拓扑计算得出,本项目案例条件下“K”型伸臂桁架的效率是最高的。

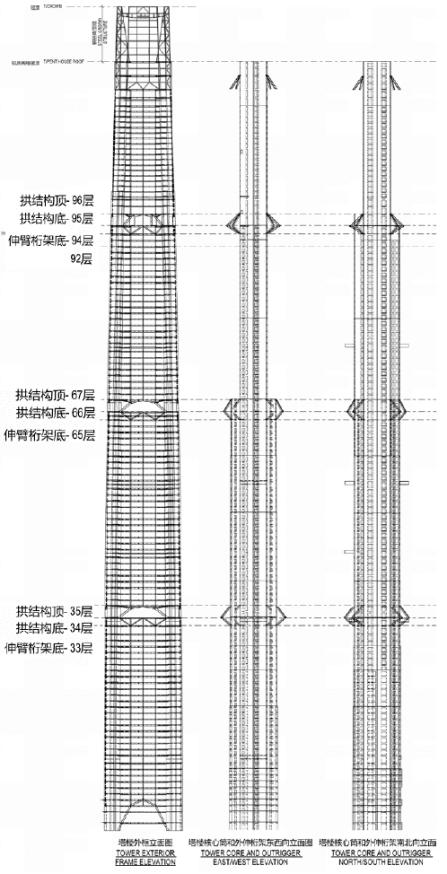

  此外本项目为配合建筑效果,有创新之处。为了满足建筑在L034、L066及L095大堂层的立面建筑效果,在上述楼层巨柱之间设置了转换拱结构,用于转换上部楼层小钢柱,如下图所示,以满足建筑大跨度无柱视觉空间。

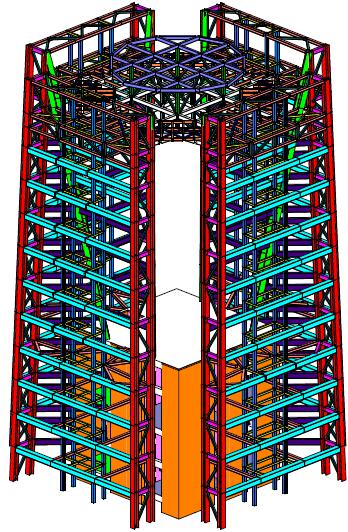

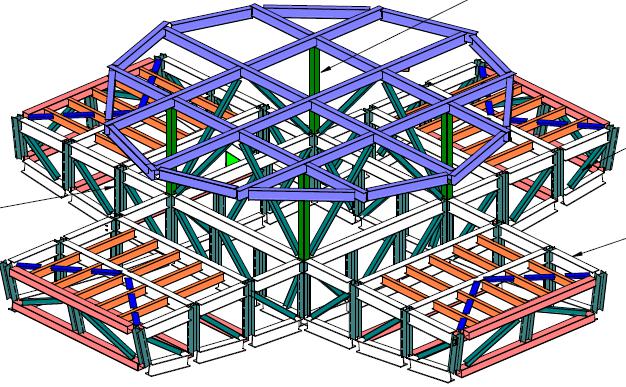

 本项目另外一个特别之处在于塔顶的塔冠高度为60m,为结构总高度的十分之一,占比较高,对于塔冠的结构方案如下图所示。
